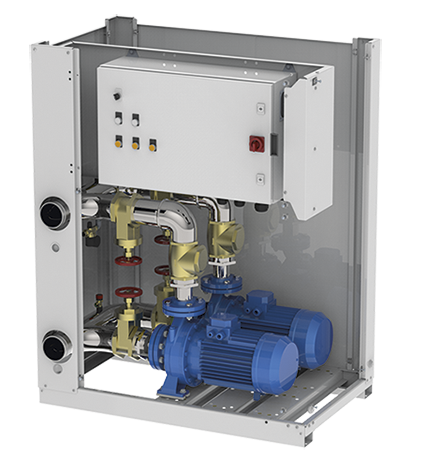

Насосная станция MACS-HDP-F11/P20
Насосные станции серии MACS-H предназначены для установки в системах центрального кондиционирования воздуха. Универсальный модельный ряд позволяет использовать станции специального назначения отдельных от системы MACS. Сдвоенные центробежные насосы работают по схеме «один рабочий + один резервный». Каждый насос оснащен одним рабочим колесом, корпусом из чугуна, электродвигателем в алюминиевом оребренном корпусе с уплотнением из керамики/графита/EPMD (IP55) и с валом двигателя из нержавеющей стали AISI 304. Плата управления гидромодулем оснащена автоматическими выключателями с тепловым и электромагнитным расцепителем, контакторами, блокиратором дверцы, защитными реле, выключателем (вкл/откл.) для каждого насоса, индикаторами электропитания и пружинными клеммами для подключения к системе кондиционирования. Корпус изготовлен из оцинкованной углеродистой стали и оцинкованных панелей с порошковым покрытием, что защищает агрегат от коррозии и негативного воздействия окружающей среды. Панели легко снимаются, обеспечивая удобство доступа к внутренним компонентам. Трубопроводы и компоненты покрыты теплоизоляцией из неопренового пенопласта толщиной 9 мм.
-
14022,4
-
21033,6
-
28044,8
-
35056
-
42067,2
-
49078,4
-
56089,6
-
630100,8
-
7011,2
-
700112
-
770123,2
-
840134,4
-
Вес (без воды)119
-
Диапазон расхода воды5-23
-
Максимальный напор225 кПа
-
Минимальное рабочее давление 3 бара. Минимальная температура теплоносителя -10 С. Таблица подбораРасход воды системы, м3/ч
-
МодельMACS-HDP-F11/P20
-
Напряжение питание400/3/50
-
Потребляемая мощность1,5
-
Ток при полной нагрузке3,2
